Spanish HotSpot (MMDVM_HS) con STM, Orange Pi y RF7021SE
(Esta página está en construcción por lo que irá ampliándose gradualmente)

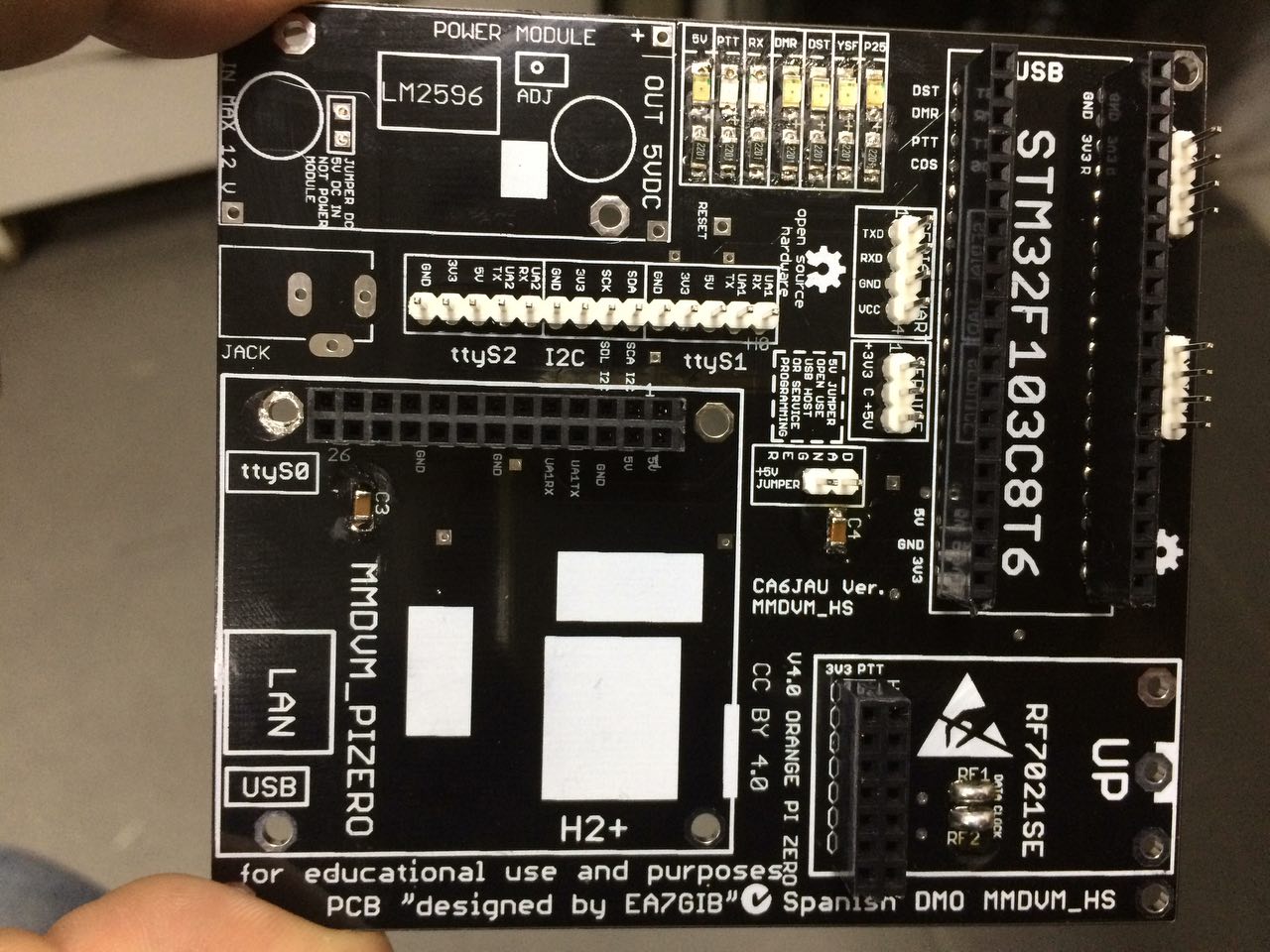

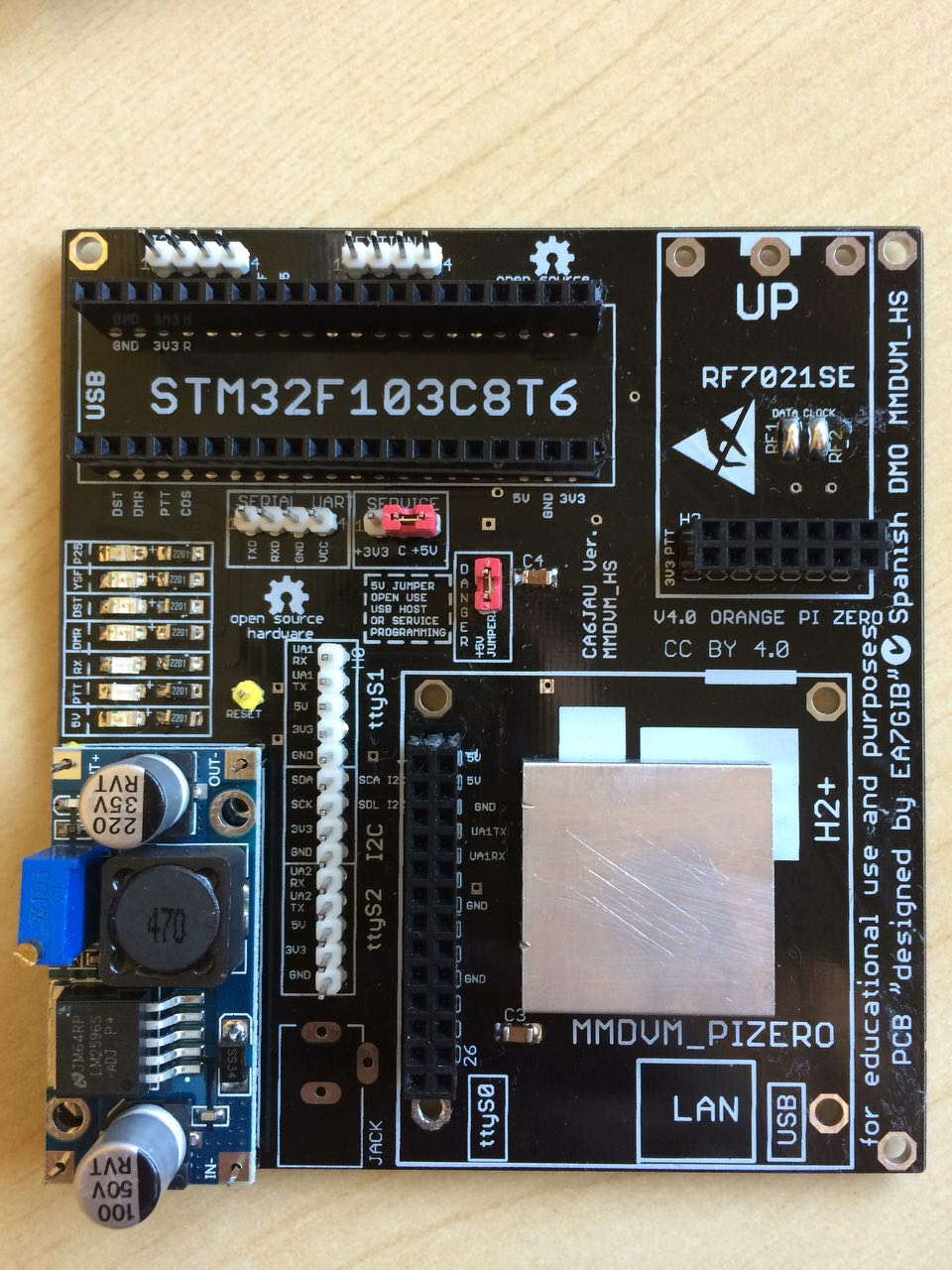

Información relativa al HotSpot diseñado por Blas EA7GIB
Lo ideal es que os juntéis un grupo entre 5 y 10 personas en la misma zona de residencia, y hagáis juntos el proyecto.

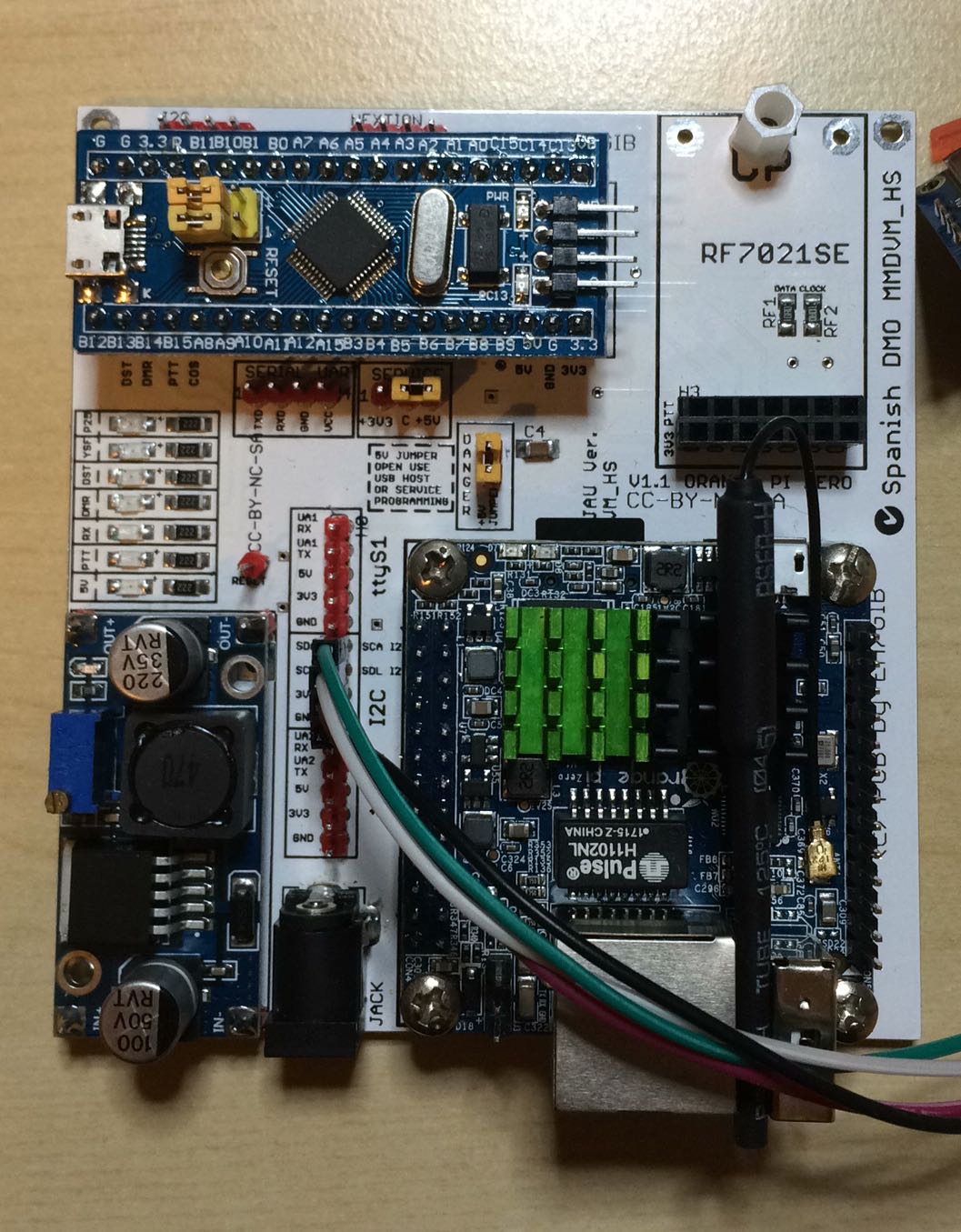

Imagen de la versión 1.1 de la PCB

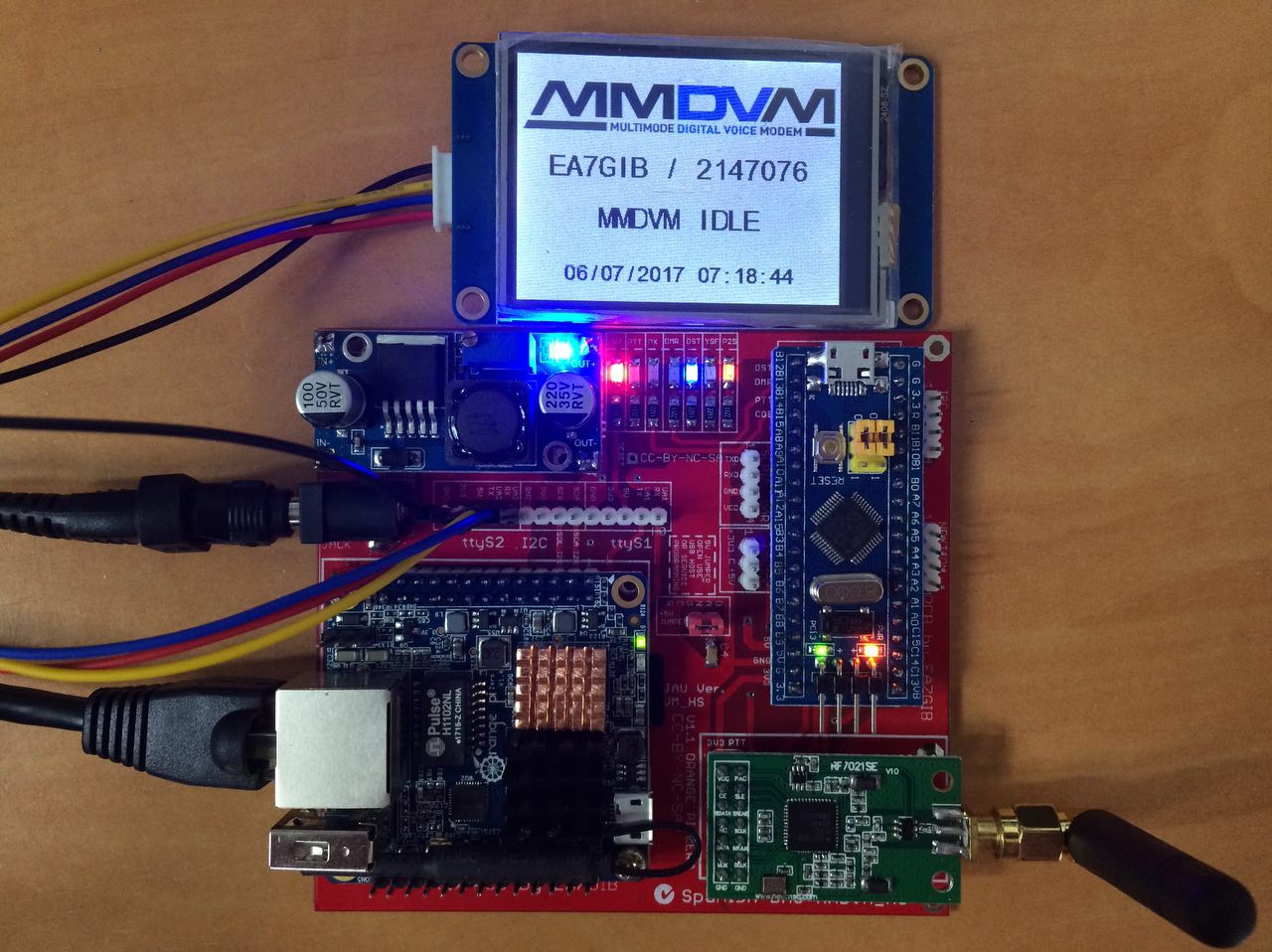

El montaje en marcha
Con el conseguirás un punto de acceso a la red DMR, D-STAR y Fusion basada en MMDVM.
Componentes:
- Orange Pi Zero (para MMDVM_Host)
- Tarjeta de memoria micro-SD de 8 GB (a poder ser clase 10)
- STM32F103C8T6 (Firmware MMDVM)
- RF7021SE (Radio)
- Regulador de voltaje de 12 a 5 voltios
- Ultima versión de la Placa base
- Varios diodos led y sus resistencias (2K)
- Tiras de pines para la conexión de las placas a la PCB principal.
- Oscilador TCXO 14.7456MHz HCMOS 2.5ppm (para sustituir el que viene en el módulo de radio)
- Radiadores para mejorar refrigeración chips Orange Pi.
- Opcional: Pantalla Nextion 2,4″
Elementos para el montaje:
- Conversor USB a RS-232 (nivel TTL) ó bien un ST-Link.
- Soldador tipo lápiz y estaño.
- Lector de tarjetas micro-SD
- Ordenador PC (Windows ó Linux)
Ficheros necesarios:
- Gerber de la PCB principal:
- V 5.0 del 21/9/2017 (Añadidos Pads para pulsador apagado y led estado Eth)
- V 4.0 del 20/9/2017
- V 4.0
- Código a cargar en el STM:
- Imágenes microSD Orange Pi Zero:
Donde pedir todos los componentes:
PCB principal
Una vez descargados los ficheros Gerber, se pueden pedir por Internet a cualquier fabricante de PCBs. Elije la cantidad que necesites.
Sitios donde se pueden encargar:
Módulo de Radio
TCXO para sustituir en Módulo de Radio
STM
Regulador de 5v
Aliexpress (5 unidades)
